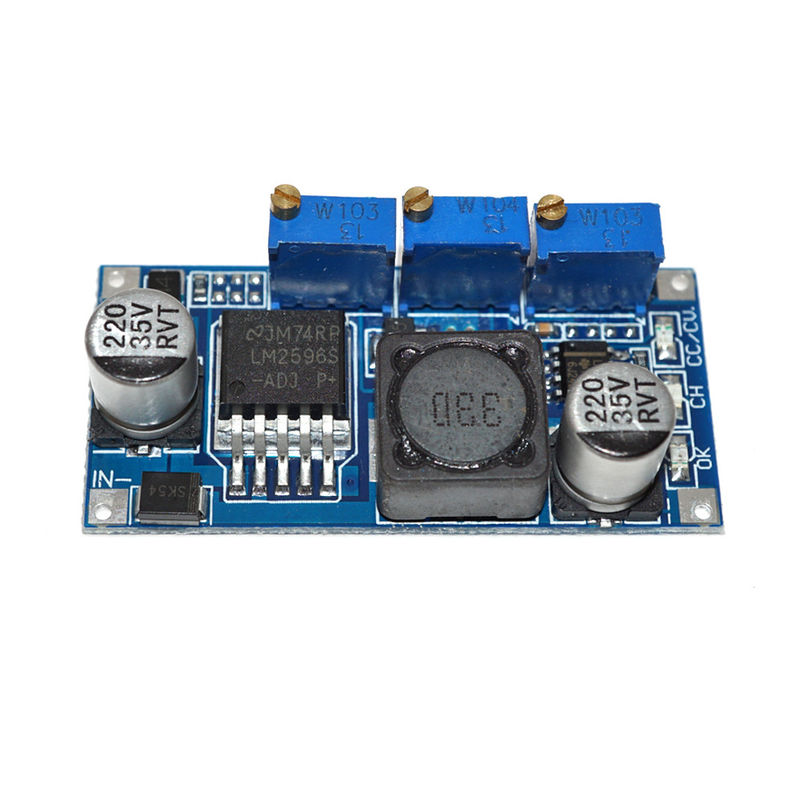

DC-DC step-down sensores do módulo do módulo de poder LM2596 para Arduino 7V-35V a 1.25V-30V 3A

DC-DC step-down o módulo 7V-35V do módulo de poder LM2596 a 1.25V-30V 3A

Descrição:

Tensão de entrada: 5-35V
Corrente de saída avaliado: 3A
Tensão da saída: Continuamente ajustável de 1,25 V a 30V

A tensão da saída: 1.5V, devido a reduzir o módulo, a fim assegurar com calma a saída. Mantenha por favor a diferença da pressão do mínimo 1.5V.

Este produto com a lâmpada de indicação atual constante da carga, a lâmpada indicadora de carga, volume ultra pequeno ajustável da corrente da lâmpada.

Tamanho: 48mm (L) *24mm (W) *11.4mm (alto), não contendo o potenciômetro (que inclui a altura 13mm do potenciômetro).

Natureza do módulo: Corrente constante abaixadora não isolada. Módulo constante da tensão (CV do centímetro cúbico). Módulo de carregamento.

Espaço de aplicação: Movimentação atual constante do diodo emissor de luz do poder superior, bateria de lítio que carregam (incluir ferroelectric), 4V, 6V, 12V, 14V, carga da bateria 24V, de bateria de NiCd e de NiMH carga (baterias), painéis solares e geradores de vento.

Tensão da saída:

1.Adjustable continuamente (1.25-30V ajustável);

saída 2.Requires fixa (entre a escolha 1.25-30V arbitrária).

Modo ajustável: Conecte o poder corretamente (7-35V), e monitore então o multímetro do uso da tensão da saída, e os potenciômetros (geralmente, impulso da volta, inversos sentido horário ao fanfarrão).

Tensão da saída: Continuamente ajustável (regulamento da carga 1.25-30V).

Corrente de saída máxima: 3A, (mais do que 15W instalam aletas satisfazem).

Gire a corrente da lâmpada: valor atual constante * (1% - 100%), enlace atual e constante da lâmpada da volta do valor atual, tal como o valor atual constante for 3A, corrente da lâmpada da volta ajustada a 0,1 vezes do caudal constante (0.1*3A=0.3A), quando o valor do regulamento atual constante em 2A, a seguir girar a corrente da lâmpada é 0,1 vezes do caudal constante (0.1*2A=0.2A).

A tensão da saída: 2V

Potência de saída: 15W refrigerando natural

Eficiência: 92% (máximo 92% (mais alta a tensão, mais alta a eficiência)

Ondinha da saída: largura de banda de 20M (somente para a referência)

Saída 5V 3A 60mV da entrada 12V (max)

Temperatura de trabalho: categoria industrial (- ℃ 40 ao ℃ +85) (a temperatura ambiental excede 40 graus, reduz por favor o uso do poder, ou para reforçar dissipe o calor).

Temperatura completa: ℃ 45

A corrente da nenhum-carga: 10mA típico (12V 4.2V)

Taxa regulamentar da carga: + 1%

Taxa do regulamento de tensão: 0,5%

A velocidade da resposta dinâmica: 5% 200uS

Indicador: A luz indicadora do caudal constante é luz vermelha, carregando é vermelha, depois que a luz indicadora de carregamento é azul.

A saída procura um caminho mais curto a proteção: Sim, corrente constante (que ajusta o valor da corrente constante).

Conexão: O fio pode soldado no PWB diretamente.

Métodos do carregamento de bateria:

1. Determine a corrente da tensão e de carregamento do flutuador que você precisa de carregar a tensão de entrada da bateria e do módulo.

2. O potenciômetro constante ajustável, a tensão da saída é regulado aproximadamente a 3V.

3.Use a saída atual da medida do bloco do multímetro 10A procura um caminho mais curto a corrente, entrementes ajustando o potenciômetro atual constante para fazer o valor atual predeterminado alcances de corrente de saída.

o defeito atual de carregamento da lâmpada da volta 4.The é 0,1 vezes da corrente de carregamento (valor atual). Se você precisa, ajuste o potenciômetro atual da lâmpada da volta por favor (geralmente não ajuste).

5. Potenciômetro constante ajustável a fazer para output a tensão à tensão de carga da flutuação.

bateria 6.Connect, para tentar carregar (1, 2, 3, 4, 5 etapas é o poder de entrada do módulo, a nenhum-carga da saída não conectados à bateria).

Métodos de condução atuais constantes do uso do diodo emissor de luz:

1. Determine-o necessidade de conduzir o diodo emissor de luz operam a tensão de funcionamento atual e máxima.

2. potenciômetro da constante do regulamento; 2, a tensão da saída são regulados a 3V.

3.Use a saída atual da medida do bloco do multímetro 10A procura um caminho mais curto a corrente, entrementes ajustando o potenciômetro atual constante para fazer a corrente de funcionamento do diodo emissor de luz dos alcances da corrente de saída.

potenciômetro 4.Adjustable constante a fazer para output a tensão à tensão de funcionamento máxima do diodo emissor de luz.

5.Connected ao diodo emissor de luz, máquina do teste da tentativa. (1, 2, 3, 4 etapas é o poder de entrada do módulo, a nenhum-carga da saída não conectados às lâmpadas do diodo emissor de luz).
